Montagesysteme für Wannenrandarmaturen.
Stabiles Trägersystem für die Armatur und Schutz vor Schimmel unter der Badewanne: Das Tropfwasser vom Brauseschlauch wird sicher aufgefangen und abgeleitet.
Montagesysteme für jede Einbausituation.
Montagegestelle (im Handwerk oft Montageblock genannt), Schlauchboxen und Brauseführungen für Wannenrand- und Fliesenrandarmaturen – unsichtbar unter dem Fliesenrand neben der Badewanne.
Montagegestelle & Montagerahmen
Tragen die Wannenrand- oder Fliesenrandarmatur unter der Fliesenbank – im Handwerk oft Montageblock genannt.

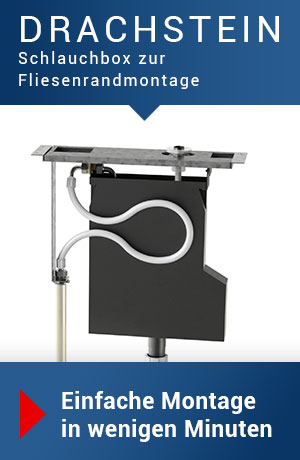

Schlauchboxen
Für Fliesenrand- und Wannenrandmontage, mit Rückflussschutz und Ablauf.
Brauseführungen
Rund und quadratisch, Messing verchromt.
Warum Drachstein für Handwerk und Planer.

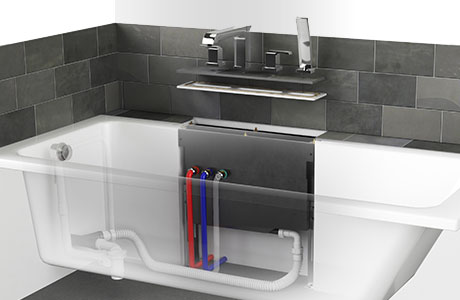

Montagesysteme werden unter dem Fliesenrand montiert und wirken dort als unsichtbare Helfer.
Spritzwasser wird abgeleitet
Das Wasser, das am Brauseschlauch herunterläuft, wird im Schlauchkasten aufgefangen und direkt in den Wannenablauf geleitet – Schutz vor Schimmel unter der Wanne.
2- bis 5-Loch-Armaturen
Stabiles Gerüst für Wannenrand- und Fliesenrandarmaturen der gängigsten Hersteller, z. B. 3-Loch- oder 4-Loch-Armaturen. Die Armaturenträgerplatte ist horizontal justierbar.
Stufenlos 485–675 mm
Das Montagegestell lässt sich weit nach unten und oben einstellen und passt so zu unterschiedlichen Wannenhöhen.
Anpassung auf Wunsch
Auf Wunsch besteht für Großabnehmer die Möglichkeit, die Modelle an ihre individuellen Anforderungen anpassen zu lassen.
Sicherheit unter der Badewanne.
Montagesysteme für den Wannenrandbereich dienen als stabiles Trägersystem und bieten Schutz vor Schimmelbildung unter der Badewanne.
Häufige Fragen zur Montage unter der Badewanne
Was ist ein Montageblock für Wannenrandarmaturen?
expand_more
So nennen viele im Handwerk ein Montagegestell: Es sitzt unsichtbar unter der Fliesenbank neben der Badewanne und trägt die Wannenrand- oder Fliesenrandarmatur. Das Montagegestell mit Schlauchkasten (MGS) fängt zusätzlich das Tropfwasser vom Brauseschlauch auf.
Woher kommt Wasser unter der Badewanne?
expand_more
Eine typische Quelle ist Wasser, das außen am ausgezogenen Brauseschlauch herunterläuft und unter die Wanne tropft – von außen sieht man das lange nicht. Ein Montagegestell mit Schlauchkasten oder eine Schlauchbox fängt dieses Wasser auf und leitet es in den Ablauf.
Was ist der Unterschied zwischen Wannenrand- und Fliesenrandmontage?
expand_more
Bei der Wannenrandmontage sitzt die Armatur direkt auf dem Rand der Badewanne. Bei der Fliesenrandmontage sitzt sie auf der gefliesten Ablage neben der Wanne. Unter dieser Ablage trägt ein Montagegestell (Montageblock) die Armatur.
Passt das für eine 3-Loch- oder 4-Loch-Wannenrandarmatur?
expand_more
Ja. Die Armaturenträgerplatte ist für Wannenrand- und Fliesenrandarmaturen mit 2 bis 5 Löchern ausgelegt, also auch für 3-Loch- und 4-Loch-Armaturen. Im Zweifel schicken Sie uns die Artikelnummer Ihrer Armatur.
Kann man den Brauseschlauch einer Wannenrandarmatur wechseln?
expand_more
Bei unseren Schlauchboxen SB U und SB FR ja – von oben, dafür braucht es keine Revisionsöffnung. Bei Montagegestellen hängt es von der Armatur ab, die darauf montiert ist.
Kann ich das bei einer vorhandenen Badewanne nachrüsten?
expand_more
Das ist immer eine Einzelprüfung, denn die Armatur muss zum System passen. Meist wird bei einer Sanierung die komplette Armatur getauscht – dann lässt sich das System nachrüsten. Schreiben Sie uns, welche Wanne und welche Armatur Sie einbauen.
Alle Planungsdaten zum Herunterladen.
CAD-Zeichnungen, Ausschreibungstexte und Montageanleitungen direkt bei jedem Produkt – ohne Anmeldung, auch als ein ZIP-Paket je Produkt.
Für unsere Partner – Fachhändler, Architektur- und Planungsbüros, Installateure – stellen wir auf Anfrage 3D-Animationen unserer Produkte mit kleinem Drachstein-Logo für die eigene Homepage oder Präsentation zur Verfügung.
2D- und 3D-Zeichnungen als DWG und DXF zu jedem Montagesystem.
Fertige Ausschreibungstexte als PDF und zum Kopieren für Ihr Leistungsverzeichnis.
Einbau des Montagegestells mit Schlauchkasten Schritt für Schritt.
Planen Sie ein Projekt oder brauchen Sie eine Sonderlösung?
Schreiben Sie uns, welche Armatur und welche Wanne Sie einbauen – wir helfen per E-Mail bei der Auswahl.
